شستی و کلید استارت استاپ: ابزارهای اساسی فرمان در مدارهای صنعتی و اتوماسیون (سال 1404 / 2025)
در منظومه پیچیده مدارهای فرمان و قدرت، جایی که ایمنی و کنترل دقیق حرف اول را میزند، شستیها و کلیدهای استارت استاپ به مثابه زبان مشترک انسان و ماشین عمل میکنند. این عناصر سختافزاری، با عملکردی ساده اما حیاتی، امکان اعمال فرمانهای گوناگون به خروجیهای سیستمهای برق صنعتی و اتوماسیون را فراهم میآورند. از شستیهای امرجنسی قارچیشکل با رنگ قرمز هشدار گرفته تا دکمههای استارت سبز رنگ و کلیدهای دوبل استارت استاپ، هر کدام برای ایفای نقشی خاص در این تعامل طراحی شدهاند. در واقع، این رابطهای کاربری فیزیکی، دروازهای به سوی کنترل فرآیندهای صنعتی و عملکرد ایمن ماشینآلات به شمار میروند.
مدارهای الکترونیکی، مجموعهای از قطعات و ادوات گوناگون را در خود جای دادهاند که همگی در راستای یک هدف مشترک، یعنی عملکرد صحیح مدار، فعالیت میکنند. در این میان، کلیدها از جمله مهمترین اجزایی هستند که وظیفه روشن یا خاموش کردن بخشهای مختلف مدار را بر عهده دارند. امروزه، تنوع این کلیدها از نظر نوع عملکرد، ظرفیت جریان و ولتاژ، و کاربرد به حدی رسیده است که میتوان نمونههای مناسب برای مصارف خانگی، اداری، تجاری و صنعتی را به آسانی یافت. کلیدهای دکمهای، که اغلب در محیطهای صنعتی برای فعال یا غیرفعال کردن دستگاهها مورد استفاده قرار میگیرند و با نامهای کلید استپ استارت نیز شناخته میشوند، به طور کلی به سه دسته نرمال باز (NO)، نرمال بسته (NC) و دو منظوره (دوبل) تقسیم میگردند. این تنوع، امکان طراحی مدارهای کنترلی با انعطافپذیری بالا را فراهم میسازد.

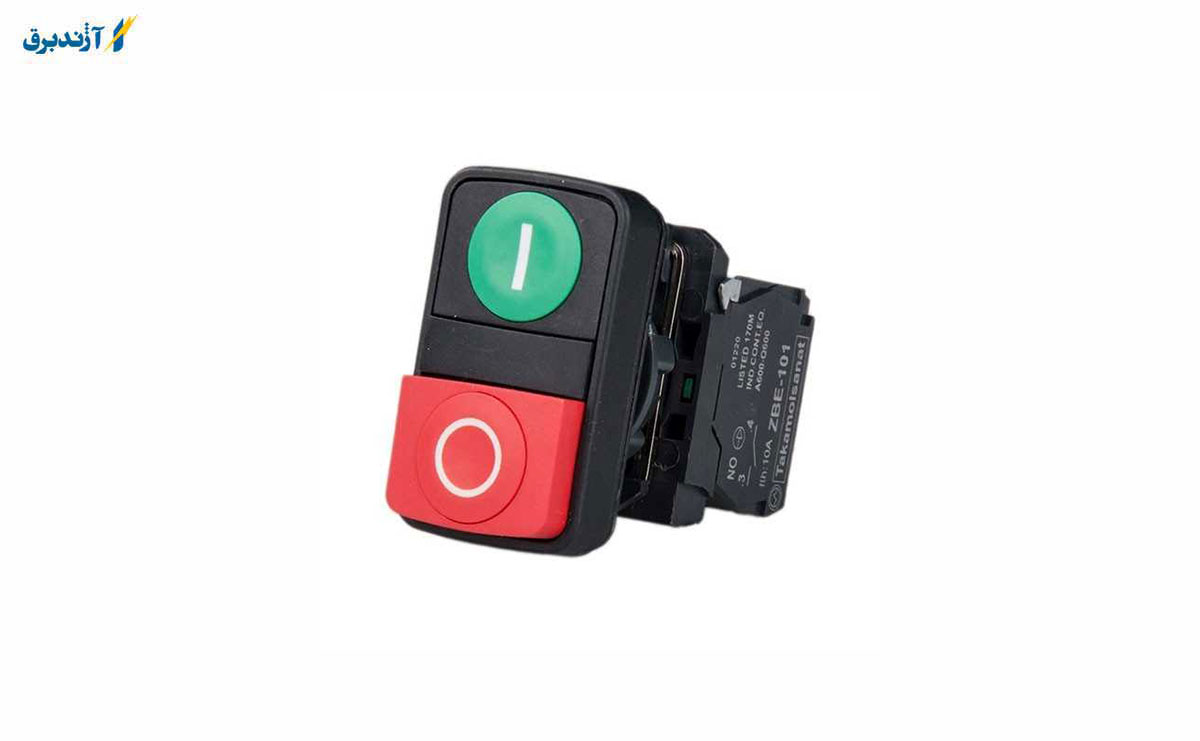

شستی استارت استاپ، محصولی کلیدی در تابلوهای فرمان صنعتی است که برای روشن و خاموش کردن مصرفکنندههای الکتریکی به کار میرود. این قطعه معمولاً از دو پل کمکی تشکیل شده است؛ یک کنتاکت نرمال باز (NO) در زیر شستی استارت (به رنگ سبز) و یک کنتاکت نرمال بسته (NC) در زیر شستی استپ (به رنگ قرمز). در واقع، این محصول یک پوشباتن دوبل است که از طریق یک رابط مکانیکی به یکدیگر متصل شدهاند. استفاده از رنگهای استاندارد (سبز برای استارت و قرمز برای استپ) به اپراتور کمک میکند تا در شرایط بحرانی یا در حین عملکرد روتین، فرمان صحیح را به سرعت اعمال نماید. شاسی استارت و شاسی استپ یا پوشباتن، اجزای ضروری در دستگاههای مکانیکی و الکتریکی هستند که برای اعمال فرمان قطع یا وصل در یک مدار کنترلی مورد استفاده قرار میگیرند و به طور گسترده در کارخانجات، کارگاهها و سایر محیطهای صنعتی و تجاری به کار گرفته میشوند.
امروزه، با گسترش روزافزون استفاده از انرژی الکتریکی در انجام امور روزمره و تخصصی، تجهیزات فرمان نقش بسزایی در کنترل و مدیریت این انرژی ایفا میکنند. برای فرمان دادن به خروجیها در سیستمهای برق صنعتی و اتوماسیون، معمولاً از سختافزارهایی به نام شستی و کلیدهای مخصوص استفاده میشود. اگرچه امروزه بخش قابل توجهی از فرمانها از حالت سنتی شستی و کلید به کلیدهای فانکشن روی HMIها (واسطهای ماشین و انسان) یا نمایشگرهای متنی کلیددار و یا حتی از طریق لمس صفحه HMI منتقل شده است، ولی شستیها و کلیدهای استارت استاپ همچنان به عنوان ابزارهای قابل اعتماد و ضروری در بسیاری از کاربردها به شمار میروند. استفاده از HMIها این مزیت را دارد که میتوان فرمانهای غیرضروری را از روی تابلو برق حذف کرده و بدین ترتیب، حجم شستیها و کلیدها را کاهش داده و تنها موارد حیاتی را مورد استفاده قرار داد.
اگرچه در زبان عامیانه ممکن است اصطلاحات کلید و شستی به جای یکدیگر به کار روند، ولی تفاوتهای اساسی بین آنها وجود دارد. شستیها در مدلهای مختلف امرجنسی، استارت، استپ، دوبل و غیره تولید و عرضه میشوند، در حالی که کلیدها میتوانند وضعیتهای صفر و یک (تکپل) یا صفر، یک و دو (چندپل) داشته باشند و برای مدارهای تکفاز یا سهفاز طراحی شوند. مهمترین تفاوت بین شستی و کلید در نحوه عملکرد آنها پس از اعمال نیرو است؛ کلید پس از فعال شدن، در همان حالت باقی میماند تا زمانی که مجدداً تحریک شود، اما شستی پس از برداشتن دست، به حالت اولیه خود بازمیگردد. معمولاً برای شستیهای استپ و امرجنسی از کنتاکت نرمال بسته (NC) استفاده میکنند تا در صورت بروز مشکل یا قطع ناگهانی برق، مدار به طور خودکار قطع شود.
به طور معمول، برای فرمان وصل مدار از شستی با رنگ سبز و کنتاکت نرمال باز (NO) استفاده میشود، در حالی که برای فرمان قطع مدار، از شستی با رنگ قرمز و کنتاکت نرمال بسته (NC) بهره میبرند. در صورتی که یک شستی هم برای فرمان قطع و هم برای فرمان وصل مدار به کار رود، به آن شستی استارت استوپ دوبل گفته میشود. در برخی موارد نیز ممکن است از اصطلاحات کلید استپ و کلید استارت به جای شستی استپ و شستی استارت استفاده شود.
مدار فرمان و مدار قدرت: دو رکن اصلی سیستمهای الکتریکی:
تمامی مدارهای الکتریکی، به طور کلی از دو بخش اصلی تشکیل شدهاند:
مدار فرمان: این بخش شامل قطعاتی نظیر فیوزها، بیمتالها، رلهها، تایمرها و شستیها و کلیدهای استارت استاپ است. وظیفه اصلی مدار فرمان، همانطور که از نام آن پیداست، کنترل و فرمان دادن به مدار قدرت است. از ویژگیهای بارز مدار فرمان میتوان به کارکرد با برق تکفاز و وابستگی قطع و وصل شدن مدار قدرت به وضعیت آن اشاره کرد؛ به این معنی که با قطع مدار فرمان، مدار قدرت نیز قطع شده و با وصل شدن مدار فرمان، مدار قدرت فعال میگردد. به عبارت سادهتر، مدار فرمان به عنوان مغز سیستم عمل میکند و برای طراحی آن، از تیغههای باز و بسته کنتاکتورها استفاده میشود.
مدار قدرت: این بخش، که تابعی از مدار فرمان است، وظیفه اصلی کنترل قسمت سهفاز برق را بر عهده دارد. با فعال شدن مدار فرمان، مدار قدرت نیز فعال شده و برق به بار (مصرفکننده) منتقل میگردد.
یکی از تجهیزات اساسی مورد استفاده در مدار فرمان، شستی یا کلید استپ استارت است که در ادامه به بررسی دقیقتر کاربردها و انواع آن میپردازیم.
کاربرد شستیها: رابط کاربری برای کنترل مدار:
شستیها به عنوان تجهیزات فرمان عمل میکنند که تحریک آنها به صورت دستی انجام شده و برای اعمال فرمان قطع و وصل مدار مورد استفاده قرار میگیرند. همانطور که پیشتر اشاره شد، معمولاً برای فرمان وصل مدار از شستی سبز با کنتاکت باز و برای فرمان قطع مدار از شستی قرمز با کنتاکت بسته استفاده میشود. در صورتی که یک شستی برای هر دو فرمان قطع و وصل به کار رود، به آن شستی استارت استوپ دوبل میگویند.
اغلب شستیها برای مکانهایی مناسب هستند که نیاز به تفکیک کامل فرمانها وجود دارد. این کلیدها معمولاً بر اساس رنگ کدبندی میشوند؛ به این معنی که به هر عملکرد یک رنگ خاص اختصاص داده میشود و بدین ترتیب، احتمال اشتباه اپراتور در هنگام کار به حداقل میرسد.
تقسیمبندی شاسیها از نظر نوع عملکرد:
شاسیها یا پوشباتنها به طور کلی به دو نوع اصلی قفلشو و استارتی تقسیم میشوند:
شاسی قفلشو (Latching Push Button): این نوع شاسی پس از تغییر وضعیت، حالت جدید خود را تا زمانی که نیروی دیگری به آن وارد نشود، حفظ میکند. برخی از مدلهای شاسی قفلشو دارای کلید ایمنی هستند که برای جلوگیری از تغییر وضعیت ناخواسته مورد استفاده قرار میگیرد.
شاسی استارتی (Momentary Push Button): این نوع شاسی تنها در زمان اعمال نیرو در وضعیت تغییر یافته باقی میماند و پس از برداشتن نیرو، به حالت اولیه خود بازمیگردد. شستیهای استارت استپ، شستیهای فشاری معمولی، شستیهای سلکتور سوئیچ، شستیهای با عملگر قارچی، شستیهای کلیدی و دکمههای فشاری اضطراری از جمله انواع شاسیهای استارتی هستند.
یکی از موارد اصلی کاربرد انواع شاسیها، در تابلوهای برق صنعتی برای راهاندازی موتورها و قطعکنندهها است.
شستی یا کلید استارت استاپ: کلیدهای لحظهای برای کنترل موتور:
همانطور که بیان شد، شستی استارت استاپ یکی از انواع کلیدهای مورد استفاده در برق صنعتی است. تفاوت اصلی آن با کلیدهای معمولی در این است که در کلیدهای معمولی، با فشردن دکمه، وضعیت کلید در حالت انتخاب شده باقی میماند تا زمانی که مجدداً تحریک شود. ولی در شستیها، با فشردن شستی به داخل، عمل میکند و با برداشتن فشار، به حالت اولیه خود بازمیگردد.
شستی استارت: این نوع شستی، یک کلید نرمال باز (NO) است. در حالت عادی، کنتاکتهای آن از هم جدا بوده و جریانی از آن عبور نمیکند. با فشردن شستی، کنتاکتها به هم متصل شده و مسیر جریان کامل میگردد و با برداشتن فشار، کنتاکتها مجدداً از هم جدا میشوند.
شستی استاپ: این نوع شستی، یک کلید نرمال بسته (NC) است. در حالت عادی، کنتاکتهای آن به هم متصل بوده و جریان از آن عبور میکند. با فشردن شستی، کنتاکتها از هم جدا شده و مسیر جریان قطع میگردد و با برداشتن فشار، کنتاکتها مجدداً به هم متصل میشوند.
شستیها در ماشینهای صنعتی، تابلوهای برق صنعتی، تجهیزات و وسایل الکتریکی منازل، تجهیزات مکانیکی و تابلوهای فرمان به طور گسترده مورد استفاده قرار میگیرند. این پوشباتنها معمولاً دارای دکمهای هستند که کاربر با فشار دادن آن، جریان الکتریکی را ایجاد یا قطع میکند. دکمههای شستیها معمولاً به شکل دایره یا مربع بوده و سطحی صاف یا فرو رفته دارند تا انگشت شست به راحتی روی آن قرار گیرد. برای اطمینان از بازگشت شستی به حالت اولیه پس از برداشتن فشار، از یک فنر داخلی استفاده میشود.
در مدارهایی که از کنتاکتور استفاده میشود، میتوان با استفاده از تعدادی شستی استارت/استپ و طراحی یک مدار فرمان مناسب، فرمان شروع به کار یا تغییر حالت در مدار را ایجاد کرد. با اعمال فشار بر شستی، تمامی کنتاکتهای مرتبط تغییر وضعیت میدهند و با برداشتن فشار، به حالت اولیه خود بازمیگردند. در برخی موارد، ممکن است از یک شستی برای هر دو فرمان قطع و وصل استفاده شود که در این صورت به آن شستی استارت/استپ دوبل گفته میشود. همچنین، امکان قرارگیری دو یا سه شستی استارت/استپ روی یک محور نیز وجود دارد تا با اعمال فشار بر یک شستی، چندین فرمان به کنتاکتورهای مختلف ارسال گردد.
تقسیمبندی شاسیها از نظر چراغ و رنگ: راهنمای بصری اپراتور:
به منظور کاهش خطای اپراتور، پوشباتنها در رنگهای مختلفی تولید میشوند و هر رنگ به عملکرد خاصی اختصاص داده میشود. از جمله رنگهای پرکاربرد میتوان به سبز (برای استارت)، قرمز (برای استپ یا امرجنسی)، سفید، مشکی و غیره اشاره کرد. برخی از انواع شاسیها دارای چراغ نشانگر هستند که در مکانهای کمنور بسیار مفید و کاربردی میباشند و وضعیت عملکرد مدار را به صورت بصری نمایش میدهند.

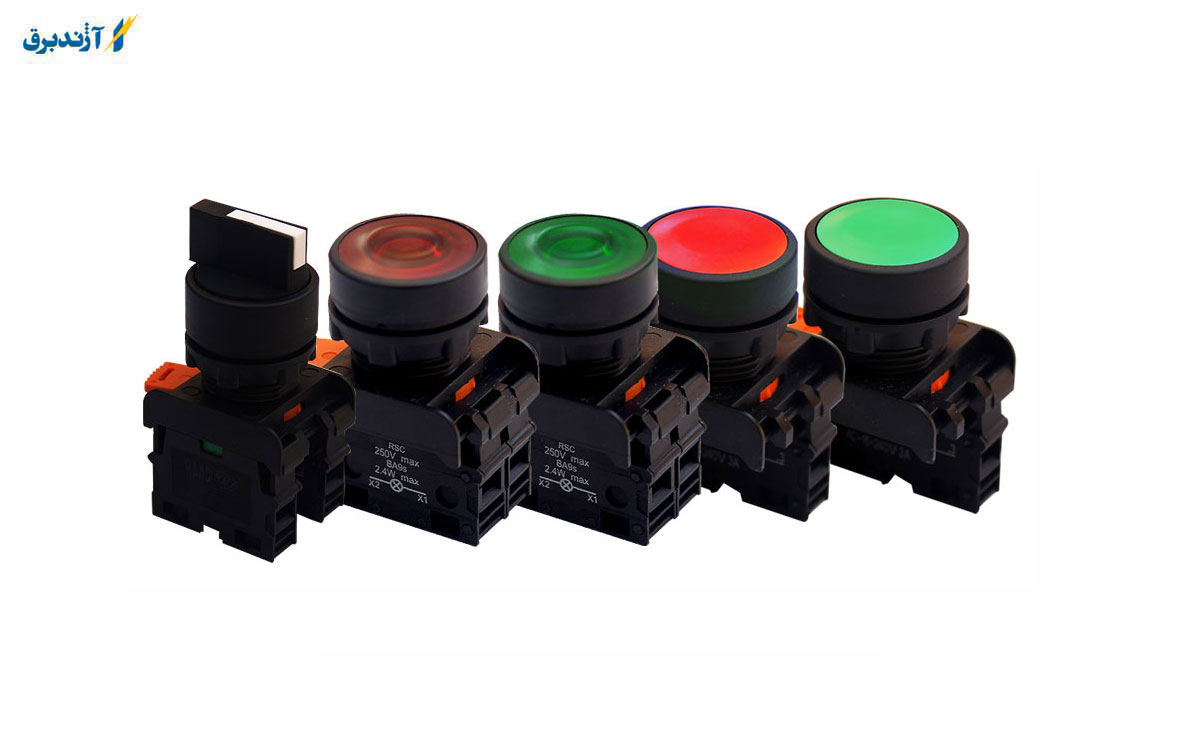

انواع شستیهای مورد استفاده در صنعت:
شستیها در انواع مختلفی تولید میشوند که هر کدام برای کاربرد خاصی در صنعت مورد استفاده قرار میگیرند:
استارت و استاپ: برای راهاندازی و توقف عملکرد ماشینآلات و فرآیندهای صنعتی.
کلید امرجنسی قارچی: برای قطع اضطراری و سریع مدار در شرایط خطرناک.
همانطور که اشاره شد، یکی از موارد اصلی کاربرد این شستیها، در تابلوهای برق صنعتی برای راهاندازی موتورها (شستی استارت) و قطعکنندهها (شستی استوپ) است. شستیها به صورت معمولی و چراغدار طراحی و تولید میشوند و جنس بدنه آنها معمولاً از پلاستیک، باکالیت یا فلز ساخته میشود که هر کدام بسته به شرایط محیطی و نوع کاربرد، مزایای خاص خود را دارند.
انواع کلید: دائمی و لحظهای:
کلیدهای دائمی و کلیدهای لحظهای از جمله انواع اصلی کلیدهای مورد استفاده در مدارهای الکتریکی هستند.
کلیدهای دائمی (Latching Switches): این کلیدها پس از تغییر وضعیت، حالت جدید خود را حفظ میکنند و برای تغییر وضعیت مجدد، نیاز به تحریک دستی دوباره دارند. کلیدهای دائمی مورد استفاده در برق ساختمان (مانند کلیدهای تکپل، دوپل، تبدیل و صلیبی) و کلیدهای دستی دائمی مورد استفاده در برق صنعتی (مانند کلیدهای اهرمی و غلطکی) از این نوع هستند.
کلیدهای لحظهای (Momentary Switches): این کلیدها تنها در زمان اعمال نیرو در وضعیت تغییر یافته باقی میمانند و به محض برداشتن نیرو، به حالت اولیه خود بازمیگردند. برای عملکرد این کلیدها، نیاز به نیروی دائمی دست است. کلیدهای لحظهای ساده مورد استفاده در برق ساختمان (مانند شستیهای زنگ اخبار) و کلیدهای لحظهای مورد استفاده در برق صنعتی (مانند شستیهای استارت و استاپ) از این نوع هستند.
انواع کلیدهای استپ استارت:
شستیها یا کلیدهای استپ استارت، ابزارهای فرمانی هستند که عملکرد آنها به وسیله دست انجام میشود و در انواع مختلف و برای کاربردهای متفاوت طراحی میگردند. شستیهایی که پس از تحریک، دو کنتاکت وصل را قطع میکنند، شستی استپ نامیده میشوند و شستیهایی که پس از تحریک، دو کنتاکت قطع را وصل میکنند، شستی استارت نامیده میشوند. شستیها یا کلیدهایی که هر دو عمل را به صورت همزمان انجام میدهند، به عنوان شستی یا کلید استارت استوپ شناخته میشوند.
انواع مختلف شستیها یا کلیدهای استارت استوپ عبارتند از: فشاری، سلکتور سوئیچ، شستی قارچی، شستیهای کلیدی و دکمههای فشاری اضطراری.
کلید سوئیچ (Locking Switch):
کلیدهای قفلشونده از نظر ساختار داخلی مشابه شستیها هستند، با این تفاوت که میتوان آنها را توسط یک سوئیچ قفل کرد. برای وصل مجدد، نیاز به قرار دادن سوئیچ و باز کردن قفل است. از این کلیدها زمانی استفاده میشود که بخواهیم درجه حفاظت را افزایش دهیم و از تغییر وضعیت ناخواسته جلوگیری کنیم.

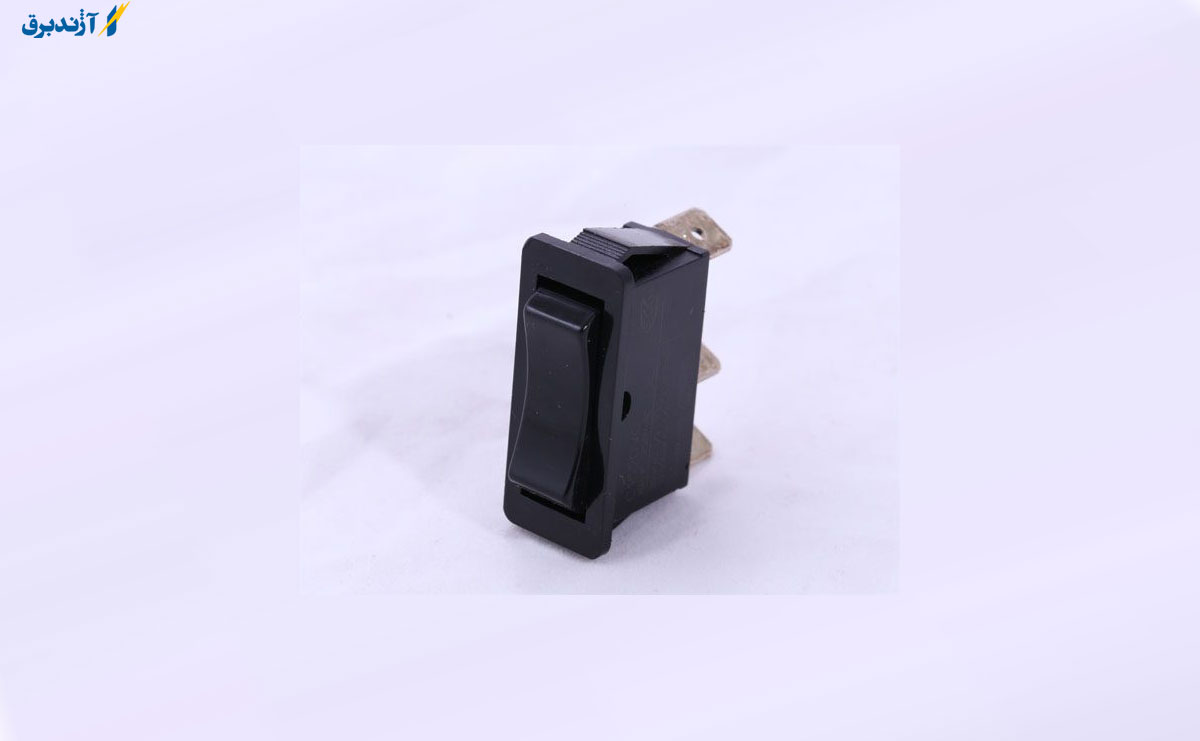

کلید دو طرف استارت (Rocker Switch):
این نوع کلید دارای عملگری با سطح پهن است که بر روی یک نقطه محوری قرار دارد و هنگام فشردن آن به عقب یا جلو میرود. بدنه این کلیدها معمولاً از جنس پلاستیک و به شکل مربع طراحی و تولید میشود و به سادگی در انواع فضاها و سوراخها قابل نصب و استفاده است. کلید راکر از نوع نصب روی بدنه خارجی دستگاه (panel mount) بوده و پایههای آن به گونهای طراحی شدهاند که به راحتی قابل اتصال و نصب باشند.
دکمههای فشاری اضطراری (Emergency Stop Push Buttons):
کلید قطع اضطراری یک دکمه قرمز رنگ با پسزمینه زرد است که در سیستمهای بزرگ مانند خطوط نقاله به صورتهای مختلف (قابل فشار با دست، پا یا سایر اعضای بدن) موجود است. در برخی موارد، دیوارهای ایمنی نوری نیز میتوانند نقش کلید قطع اضطراری را ایفا کنند. برای ماشینهای کوچکتر، کلید اصلی قطع و وصل دستگاه ممکن است به عنوان کلید قطع اضطراری مورد استفاده قرار گیرد. این کلید پس از فشار دادن، قفل میشود و برای بازگشت به حالت اولیه، بسته به سطح امنیت، باید آن را کشید یا چرخاند. طراحی کلید قطع اضطراری باید به گونهای باشد که اپراتور بتواند به سرعت و در مواقع اضطراری از آن استفاده کند و پس از فعال شدن، دستگاه به طور خودکار شروع به کار نکند. مدارهای توقف اضطراری بر اساس شرایط فنی در دستههای مختلف توقف طبقهبندی میشوند.
کلیدهای کنترل (Control Switches):
این نوع کلیدها بر طبق استانداردهای خاص طراحی و ساخته شدهاند و معمولاً دارای ویژگیهایی نظیر نصب سریع و آسان، مقاومت در برابر لرزشهای شدید، ساخته شده از مواد مقاوم در برابر آتش، ساختار قابل انعطاف، مقاومت بالا در برابر آسیبهای محیطی، طول عمر مکانیکی بسیار بالا و امکان اتصال حالتهای مختلف کنتاکتهای نرمال باز (NO) و نرمال بسته (NC) هستند. همچنین، مدلهای چراغدار آنها قابلیت اتصال لامپهای BA9S در تمام رنگها را دارند.
تفاوت سلکتور سوئیچ با شستی:
کلیدهای سلکتوری در انواع دو و سه وضعیتی طراحی و عرضه میشوند. تفاوت عمده بین یک شستی فشاری و یک سلکتور سوئیچ در مکانیزم عملکرد آنها است. در سلکتور سوئیچ، برای باز یا بسته کردن یک کنتاکت، باید از مکانیزم چرخشی استفاده کرد.
